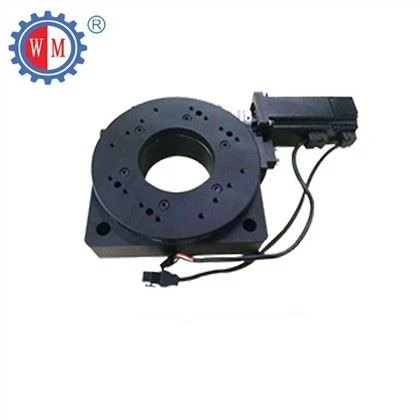

WMD{0}}H 전동 회전 테이블은 100mm 전동 회전 스테이지 또는 4인치 회전 테이블을 의미합니다. 그것은 360도 지속적으로 회전할 수 있고 모터를 제어하여 긍정적이고 부정적인 움직임을 할 수 있습니다. 웜기어 산업용 로터리 테이블의 일종입니다. 저비용, 유지 보수가 필요 없는 기계적 자동 잠금 안전 구조로 인해 전동 회전 테이블은 산업 자동화에 널리 사용됩니다.

대량살상무기100-50H와 대량살상무기100-65H의 차이점은 무엇인가요? 둘 다 100mm 전동 로터리 테이블, 42개의 스테퍼 모터가 있는 WMD100-50H이지만 57개의 스테퍼 모터가 있는 WMD100-65H이며 42개의 스테퍼 모터보다 출력 토크가 큽니다.

WANMING은 40mm ~ 300mm의 모든 종류의 표준 크기 전동 회전 테이블과 맞춤형 비표준 모터 구동 회전 테이블을 제공합니다. 표준 모델이 당신을 만날 수 없다면, 당신을 위해 주문을 받아서 만들어진 저희에게 연락하십시오.

특징

● 알루미늄 합금 본체와 블랙 아노다이즈 처리로 훨씬 강하고 내구성이 뛰어납니다.

● 방열성이 우수합니다.

● 웜 기어 구조로 기계적 자동 잠금을 실현할 수 있습니다.

● 35kg까지의 고하중 도달

● 모터 출력 커넥터 : DB9 Male Pin

모델 코드

optical rotation stage drawings

worm gear precision rotation table(001)

사양f또는 100mmm귀에 익힌r이타리t할 수 있는

모델			대량살상무기{0}}
구조 매개변수	회전 각도		360도
	회전판의 직경		100mm/4"
	감소율		72:1 및 180:1 선택
	드라이브 모터		57 스테퍼 모터(NEMA 23)
	하우징 자재		알루미늄 합금
	최대 속도		72:1의 경우 50도/S 180:1의 경우 20도/S
	최대 하중		35kg
정확도 매개변수	순중량		2kg
	해상도(구분 없음)		0.025도
	반복 정확도		±{0}}.05도
	절대 정확도		±0.06
	상판 런아웃		15음
	병행		10음
전기 사양	제로 위치	유형	1 PCS 내부 NPN 유형 센서.
		전압	DC{0}}V
	모터 커넥터		DB9 핀(수)
메모: 스테퍼 모터가 있는 모든 표준 모델 전동 회전 테이블; 선택적 폐쇄 루프 스테퍼 모터, 서보 모터 및 프로그래밍 가능한 모드 버스 RS485 통합 모터.
